深國安網格化微型空氣站安裝操作教程
發布時間：2021-09-11
作者：深國安電子
分享到：
關于網格化微型空氣站怎么操作，可能非專業技術人員，許多用戶可能不懂怎么安裝，因為其微站的部件大大小小組成，下面由深國安給大家分享詳細講講網格化微型空氣站安裝操作教程。

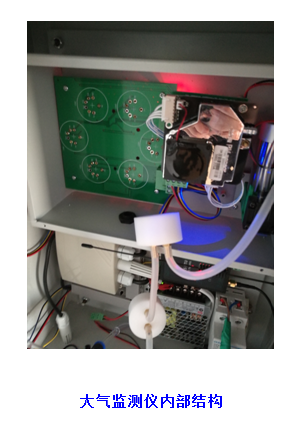

微型空氣站設備外觀結構圖
結構示意圖
操作步驟一：立桿固定安裝示意

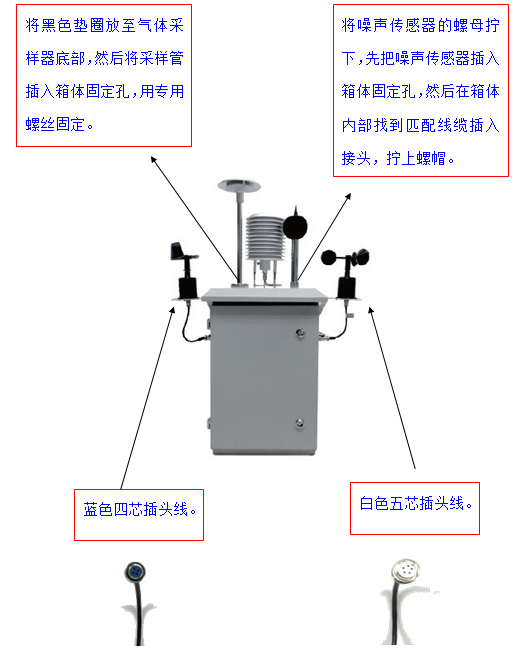

操作步驟二：部件安裝完成示意

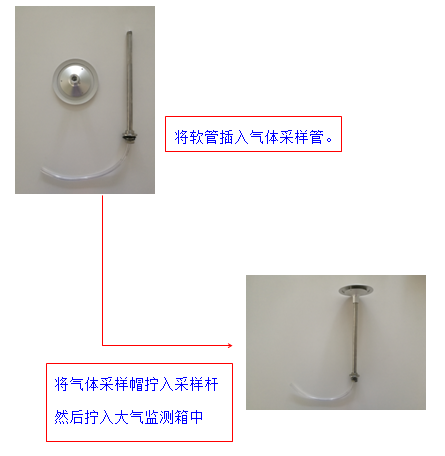

操作步驟三：氣體采樣頭安裝

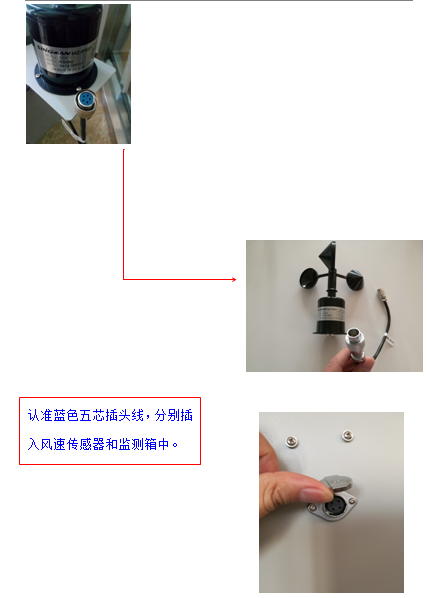

操作步驟四：風速風向的安裝
操作步驟五：風速安裝

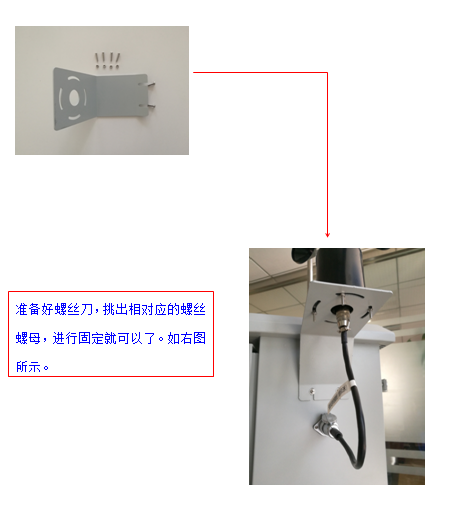

操作步驟六：風速固定

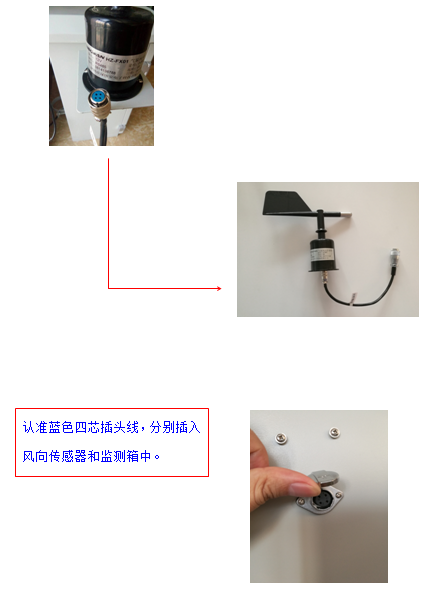

操作步驟七：風向安裝

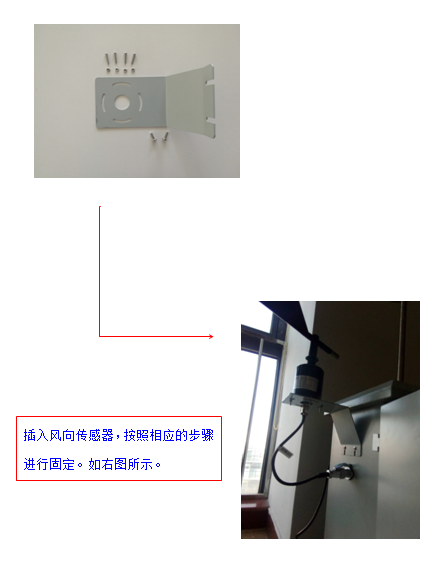

操作步驟八：風向固定

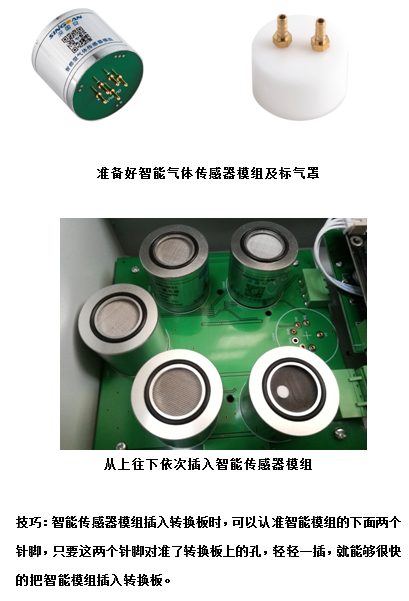

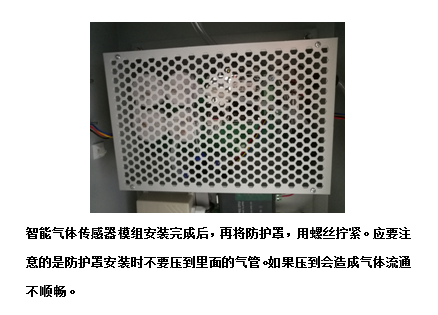

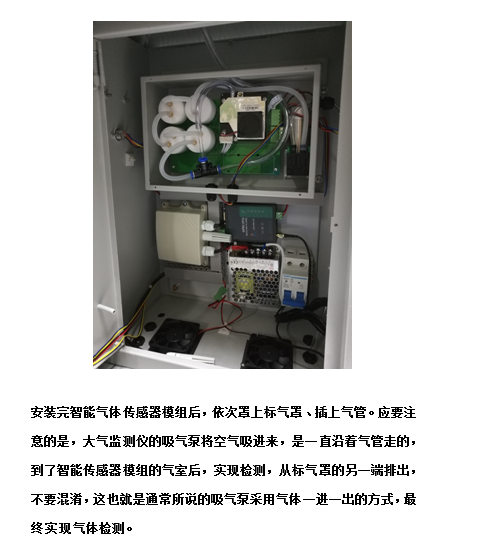

操作步驟九：智能氣體傳感器模組的安裝

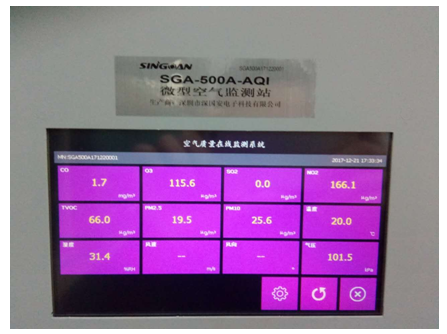

操作步驟十：LED顯示屏的安裝
儀器主控板預留外接LED插件
LED屏上帶有插件的三芯線與儀器中主控板預留插件相連接。另一根兩芯線接220V電。安裝完畢即可通電運行。
安裝:將LED屏固定在立桿中部，儀器下部適當位置，LED屏中部上下各配一個支架，用螺絲固定，之后安裝抱箍，固定在立桿上。

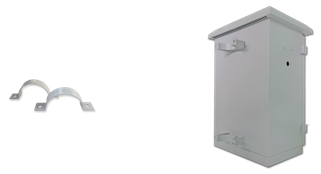

操作步驟十一：固定抱箍
使用配套M8螺絲螺母雙墊片，將儀器用抱箍固定在立桿頂部適當位置即可。
